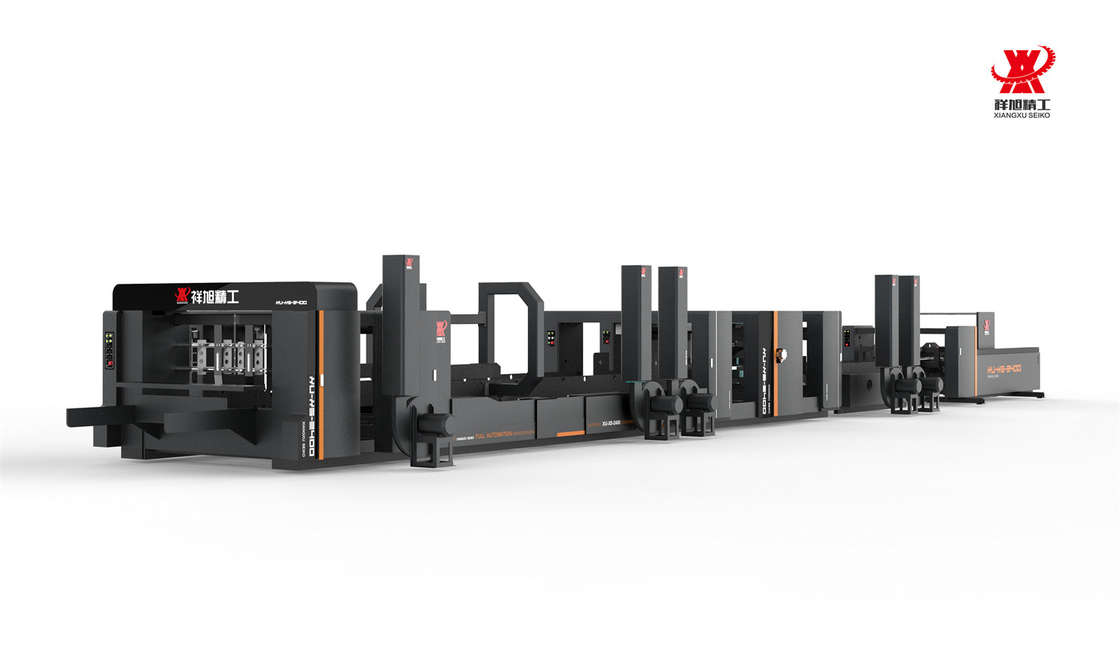

Máquina de colagem automática de folha de alta velocidade 75kw com retificação automática de alimentação

Máquina corrugada de colagem automática de alta velocidade

Funções principaisA velocidade máxima de costura é de 1200 pregos/min, a velocidade de colagem é de 180 m/min, melhorando consideravelmente a eficiência da produção.

Toda a máquina é controlada por PLC e touch screen e pode ser operada por botões.

Alimentação automática de papel, colagem e costura automática, dobragem automática, correção automática, contagem automática, empilhamento automático.

A unidade principal adota o tipo de roda de correia síncrona para garantir uma operação estável e uma transmissão precisa.

O motor principal adota controlo de dupla frequência, estável e de poupança de energia.

As placas de guia de cada peça são ajustadas pelo motor de barra, preciso e fácil de ajustar.

Adoptando o modo de alimentação da correia de sucção, estrutura simples, velocidade rápida e alimentação precisa do papel.

O tubo de pasta pode ser ajustado arbitrariamente para completar os requisitos de aplicação de cola de várias caixas.

Com função de correcção secundária, eliminando o tamanho da boca e reduzindo a taxa de sucata.

Com a correcção da velocidade diferencial, a diferença de tesoura é completamente eliminada e a dobragem é mais precisa.

O departamento de entrega e modelagem automaticamente conta, forma, empilha e produz as pilhas inteiras.

A pressão da secção de contagem é ajustada com o tipo de cartão, e adotando contador fotoelétrico, contagem precisa.

Ele pode ser automaticamente combinado com a máquina de correia, conveniente e rápido poupar trabalho e tempo.

Motor principal com função de proteção contra atraso de arranque.Parâmetro Técnico Principal

Modo

XU-X5-2000

XU-X5-2400

Velocidade da cabeça do prego

1000 NAIL/MINUTO

1000 NAIL/MINUTO

Espessura de cartão MIN

6 mm ((3 mm+3 mm)

6 mm ((3 mm+3 mm)

Espessura máxima do cartão

16 mm ((8 mm+8 mm)

16 mm ((8 mm+8 mm)

Tamanho do fio de prego

1.8*0,8 mm ±0,02 mm

1.8*0,8 mm ±0,02 mm

U NAIL INSIDE WIDTH

14 mm

14 mm

Ângulo das unhas

45°

45°

Distancia de uma única unha

60~100 mm

60~100 mm

DISTANÇAÇÃO DOUBA DAS UNGULHAS

12 mm

12 mm

Alimentação

61 kW

64 kW

LARGO DE UM NIAL

38 mm ((pés de prego 12 mm)

38 mm ((pés de prego 12 mm)

Tamanho máximo C

2000 mm

2400 mm

Tamanho MIN A

200 mm

200 mm

Tamanho máximo A

600 mm

900 mm

Dimensão MIN Dimensão MIN B

180 mm

180 mm

Tamanho máximo B

750 mm

750 mm

CARTÃO DE CARTO Tamanho MIN ((D*C)

350*880 mm

350*880 mm

Cartão de cartão tamanho máximo ((D*C)

900*2000 mm

1200*2400 mm

Peso da máquina

18000 kg

20000 kg

Tamanho da máquina (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

Modo

XU-X5-2800

Velocidade da cabeça do prego

1000 NAIL/MINUTO

Espessura de cartão MIN

6 mm ((3 mm+3 mm)

Espessura máxima do cartão

16 mm ((8 mm+8 mm)

Tamanho do fio de prego

1.8*0,8 mm ±0,02 mm

U UNAIL INSIDE WIDTH

14 mm

Ângulo das unhas

45°

Distancia de uma única unha

60~100 mm

DISTANÇAÇÃO DOUBA DAS UNGULHAS

12 mm

Alimentação

73 kW

LARGO DE UM NIAL

38 mm ((pés das unhas12 mm)

Tamanho máximo C

2800 mm

Tamanho MIN A

240 mm

Tamanho máximo A

900 mm

Dimensão MIN Dimensão MIN B

180 mm

Tamanho máximo B

750 mm

CARTÃO DE CARTO Tamanho MIN ((D*C)

450*880 mm

Cartão de cartão tamanho máximo ((D*C)

1400*2800 mm

Peso da máquina

23000 kg

Tamanho da máquina (L*W*H)

21480*4100*2260 mm

Características de controlo elétricoMais de 90% dos elementos elétricos são de marcas famosas internacionais.Há tela de toque de cor e botão de pressão dispositivo de operação Parâmetros de memória em todas as unidades de trabalhoQuando parou a máquina, os dados já definidos serão automaticamente reiniciados e, quando produzir produtos, não será necessário reiniciá-los, poupando tempo e placas.

Com armazenamento de memória de 1000+ pedidos, com controle de computador, salva data de pedido, eixo de ordem rápido e também mais fácil de operar.

Todas as unidades usam bloqueio pneumático, eletricidade separada, as rodas de alimentação vai parar quando separar a máquina para garantir a precisão de trabalho da próxima vez.Unidade de alimentação automática10 conjuntos de controle de cinto de sucção totalmente japonês Nitta, dispositivo de batida de deflexão pneumática ((baffle lateral), a frequência de batida pode ser definida na tela sensível ao toque com o computador.

Separando todas as unidades com um botão, volta automática para o "design zero".

Transmissão do eixo com embreagem de tipo de atrito, evitar danificar a máquina se qualquer operação incorreta.

Motor principal com função de proteção contra atraso de arranque.

U Shape Teel banda lateral da mesa entre as unidades da máquina, evitar ferir o operador se qualquer operação errada.

Back Top Boards Stacker com motorizado para a frente e para trás Movimento, poupar tempo de configuração.

Ajuste de distância das placas frontais com ajuste síncrono manual, ajustável e rápido.

Continuar a alimentar e ignorar a alimentação disponível.

Número de alimentação das placas Contador, configuração e exibição da quantidade de produção.

Com os rolamentos de camas de transmissão reduzir a abrasão para garantir uma transmissão suave.


Unidade de prensagem automáticacom uma tensão máxima de 12 V,

Alimentador de transferência de vácuo com prensagem, sem danos nas placas.

O dispositivo regulador de pressão é instalado em cada placa de guia, e a pressão pode ser ajustada de acordo com a espessura da caixaUnidade de dobragem automáticaDe acordo com diferentes dimensões das embalagens, na frente da parte dobrável com um ou mais dispositivos de colagem.B, dois blocos têm motor de aceleração independente, em depuração conveniente e rápida

A placa passa principalmente por três bandas de base de 60 mm de largura e dois cateteres de abdução de 60 mm de largura e duas dobras para alcançar os lados esquerdo e direito da segunda linha e da quarta linha 180 do processo de dobragem.

Há um número de ângulos diferentes da roda guia, de acordo com diferentes espessuras de papel e papelão, ajustar a roda guia da posição e ângulo diferente,Faça o cartão dobrar mais suavemente

Desaceleração independente Acionamento do motor Sevor, fácil de operar, o cinto inferior com vários rolamentos de suporte, para apoiar o funcionamento suave do cinto de bagagem

A transmissão independente de acordo com as necessidades do tipo de caixa pode ajustar a velocidade da caixa formando muito mais perfeito.

A embalagem dobrada é ajustada a partir da parte de dobragem para o departamento de correcção,e o cinto superior e inferior da parte de correção pode ajustar a velocidade do cinto superior e inferior para o cartão de acordo com a necessidade do cartão, de modo a minimizar a altura da embalagem

O departamento de correção consiste em A / B dois guias de bloco, cada placa é equipada com roda de correção, de acordo com as necessidades de cartão para alterar o tamanho da vedação de cartão

O sistema de correção de servo é instalado na parte positiva, e o cartão é corrigido novamente após a roda de correção do cartão, de modo que o cartão pode alcançar um efeito mais perfeitoUnidade de empurrão e arranque(Secção de retificação)A secção de retificação da cam única, acionamento bilateral, usar rolamentos lineares suíços, fazer barra de cromo deslizante, a placa de correção é mais potente e mais uniforme correção no cartão,vedação do cartão para garantir a precisão. Usando independente 80mm largura, 6mm Taiwan importar cinto macio espessura moderada, não produtos triturados; a parte de contagem pode mover para frente e para trás equilibrado; pressão, ordem de transmissão, garantir a qualidade perfeita;

Secção de retificação disponível, segundo ajuste de forma de papelão,

Certificar-se de que a qualidade do cartão é melhor e reduzir a cauda de peixe dentro de 2mm-0mmUnidade de costuraCabeça de prego, Alta velocidade superior a 1000 pregos/minuto,

A escola só o cartão por dois 60 largura cinto plano para o departamento de caixa de unhas,

As duas cintas podem ser ajustadas de acordo com a espessura do cartão automaticamente.

O bloco de correção é instalado na junção da caixa de unhas e da parte de correção, que é utilizado em conjunto com o sistema de servocorreção da parte de correção e da parte de correção.

equipado com um desenho patenteado de caixa de precinto de cabeça de precinto de duplo parafuso de tipo balanço, uma embreagem e um travão com acionamento ocular elétrico, precinto / taxa de mais de 1000 minutos, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.DIVISÃO DE CARBONVire automaticamente a embalagem para garantir a posição do prego na lateral, não no meio,

Reduzir os danos à superfície da embalagem,dentro de 2 mm-0 mm

Assegurar a empilhamento subsequente mais ordenado e estável.Unidade de contagem e empilhamentoContador automático, controlo de pontos fotoeléctricos + infravermelhos

Contagem automática, empilhamento automático, tecnologia mais rápida e precisa, maior eficiência

A velocidade de contagem é automaticamente ajustado de acordo com a velocidade de rotação da caixa de unhas, modo de operação manual e velocidade de ajuste também pode ser selecionado
